Diseño híbrido para un uso flexible de la energía.
Admite la generación de energía solar fotovoltaica, el almacenamiento de baterías y la complementariedad de la red.
Despacha energía de forma inteligente según la demanda de carga y las estrategias de fijación de precios de la electricidad, aumentando el índice de autoconsumo y reduciendo la dependencia de la energía de la red.
Incluso en caso de un corte de energía de la red, la energía de la batería puede garantizar el funcionamiento continuo de cargas críticas.
1. Salida desequilibrada 100% trifásica, siendo cada fase capaz de entregar hasta el 50% de la potencia nominal. Máx. 10 unidades en paralelo para funcionamiento dentro y fuera de la red; Admite varias baterías en paralelo.
2. Acoplamiento de CA para modernizar el sistema solar existente, máx. Corriente de carga/descarga de 240A.
3. Batería de bajo voltaje de 48 V, diseño de aislamiento del transformador, 6 períodos de tiempo para carga/descarga de la batería, admite almacenamiento de energía.
del generador diesel.

Parámetros del producto


Salida desequilibrada 100% trifásica, con cada fase capaz de entregar hasta el 50% de la potencia nominal	Acoplamiento de CA para modernizar el sistema solar existente	Máx. 16 unidades en paralelo para funcionamiento dentro y fuera de la red; Soporta múltiples baterías en paralelo

Máx. Corriente de carga/descarga de 135A.	Batería de bajo voltaje de 48V. diseño de aislamiento de transformador	6 periodos de tiempo para carga/descarga de la batería

Soporte para almacenar energía del generador diésel.

Certificaciones

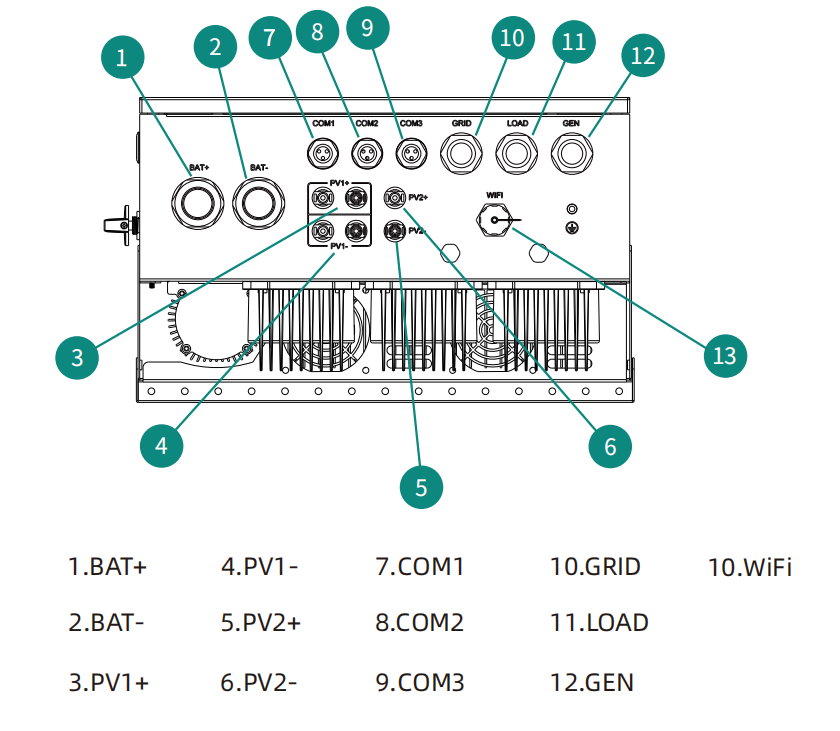

Características del producto

Iconos de pantalla LCD

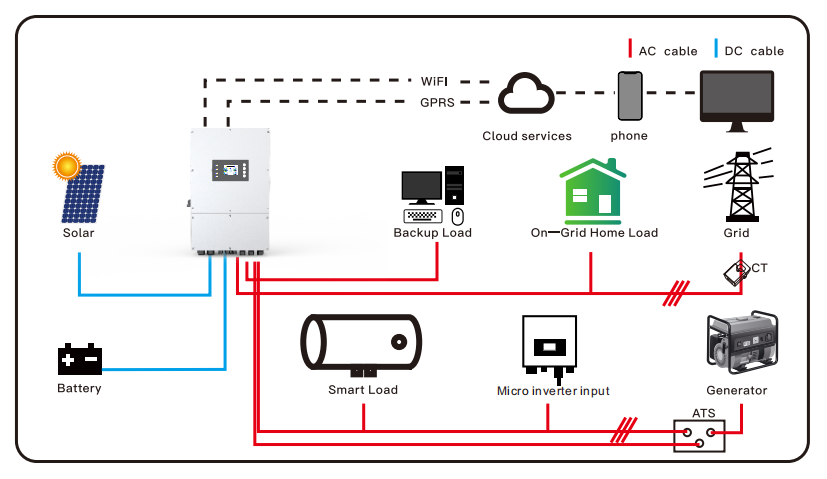

Arquitectura básica del sistema

Hoja de datos

modelo	HCC01-TM-0060H-EP-D	HCC01-TM-0080H-EP-D	HCC01-TM-0100H-EP-D	HCC01-TM-0120H-EP-D
Entrada de cadena fotovoltaica
Potencia de entrada CC máxima (W)	7800	10400	13000	15600
Voltaje de entrada fotovoltaico nominal (V)	550(160-800)
Voltaje de arranque (V)	160
Rango de voltaje MPPT (V)	200-650
Rango de voltaje MPPT de carga completa (V)	350-650
Corriente de entrada CC máx. (A)	13 13		26 13
Corriente máxima de cortocircuito CC (A)	17 17		34 17
No. de rastreadores MPPT	2
Número de cadenas por rastreador MPPT	2 1
Datos de entrada/salida de CA
Potencia nominal de salida de CA (W)	6000	8000	10000	12000
Potencia máxima de salida de CA (W)	6600	8800	11000	13200
Corriente nominal de entrada/salida de CA (A)	9.1/8.7	12.1/11.6	15,2/14,5	18,2/17,4
Corriente máxima de entrada/salida de CA (A)	10/9.6	13,4/12,8	16,7/15,9	20/19.1
Salida no balanceada trifásica máx. Corriente (A)	13.6/13	18,2/17,4	22,7/21,7	27,3/26,1
Corriente máxima de cortocircuito de salida (A)	75
Paso máximo de CA continuo (A)	45
Potencia máxima (fuera de la red)	2 veces de potencia nominal, 10S
Factor de potencia	0,8 adelantado-0,8 retrasado
Frecuencia y voltaje de salida	50/60Hz;3L/N/PE 220/380Vca, 230/400Vca
Tipo de cuadrícula	Trifásico
Distorsión armónica total (THDi)	<3%
Inyección de corriente CC	<0,5% en
Batería
Batería Type	Plomo-ácido o iones de litio
Batería Voltage Range(V)	40-60
Corriente de carga máxima (A)	120	160	200	240
Corriente de descarga máxima (A)	120	160	200	240
Sensor de temperatura externo	si
Curva de carga	3 Etapas /Ecualización
Estrategia de carga para batería Li-lon	Autoadaptación a BMS
Eficiencia
Máxima eficiencia	97,6%
Eficiencia del euro	97,0%
Eficiencia MPPT	99,0%
Protección
Protección anti-isla	si
Polaridad inversa de entrada de cadena fotovoltaica	si
Detección de resistencia de aislamiento	si
Unidad de monitoreo de corriente residual	si
Salida sobre protección actual	si
Protección en cortocircuito de salida	si
Protección contra sobretensión de salida	si
Iluminación de entrada fotovoltaica	si
Protección contra sobretensiones	Tipo CC Ⅲ/Tipo CA Ⅲ
Categoría de sobretensión	CC tipo II/CA tipo I
Certificaciones and Standards
Regulación de red	IEC61727/62116,EN50549-1
Seguridad EMC/Estándar	IEC/EN 61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN 62109-2
Datos generales
Rango de temperatura de funcionamiento (℃)	-40-60°C,>45℃Reducción de potencia
Enfriamiento	Refrigeración inteligente
Ruido (dB)	≤50dB
Comunicación a BMS	RS485; PUEDE
Modo de monitoreo	APLICACIÓN Wi-Fi
Peso (kg)	34
Tamaño (Ancho x Alto x Fondo mm)	440W×680H×255D(Excluyendo conectores y soportes)
Protección de ingreso	IP66
Estilo de instalación	Montado en la pared
Garantía	5 años (10 años opcional)

Comuniquemos

Póngase en contacto con nosotros

Aplicación del producto

Campos aplicables

Productos recomendados

Productos relacionados

Acerca de nosotros

Tecnología APsolway

Altenergy Power System Inc. es un fabricante de alta tecnología especializado en electrónica de potencia. La empresa cotiza públicamente en el mercado SSE STAR (código de acciones: 688348). Con sede en Jiaxing, provincia de Zhejiang, opera además una base de producción en la misma ciudad. Para respaldar su alcance global, la compañía ha establecido sucursales y subsidiarias en mercados internacionales clave, incluidos Texas (EE. UU.), Leipzig (Alemania), Ámsterdam (Países Bajos), Brisbane (Australia), París (Francia), México y otras regiones importantes. Zhejiang APsolway Technology Co., Ltd., una subsidiaria de Altenergy Power System Inc., se centra en soluciones de almacenamiento de energía residencial. La empresa se dedica a la investigación, desarrollo y producción de inversores híbridos y off-grid, ofreciendo modelos monofásicos, trifásicos y de fase dividida con potencias comprendidas entre 3 y 20 kW.
Como proveedor líder de soluciones de almacenamiento de energía solar residencial, APsolway se destaca por sus diseños innovadores y una gama de características únicas y diferenciadoras. Además, ofrecemos servicios OEM/ODM y podemos proporcionar soluciones totalmente personalizadas para satisfacer las necesidades específicas de nuestros clientes.

Contáctenos

Seguir
Nuestras actualizaciones

Siga las noticias y la información para mantenerse informado sobre las tendencias de la industria.

Conocimiento de la industria

Conocimiento Industrial Inversor híbrido trifásico

Idioma

+86-13819379269

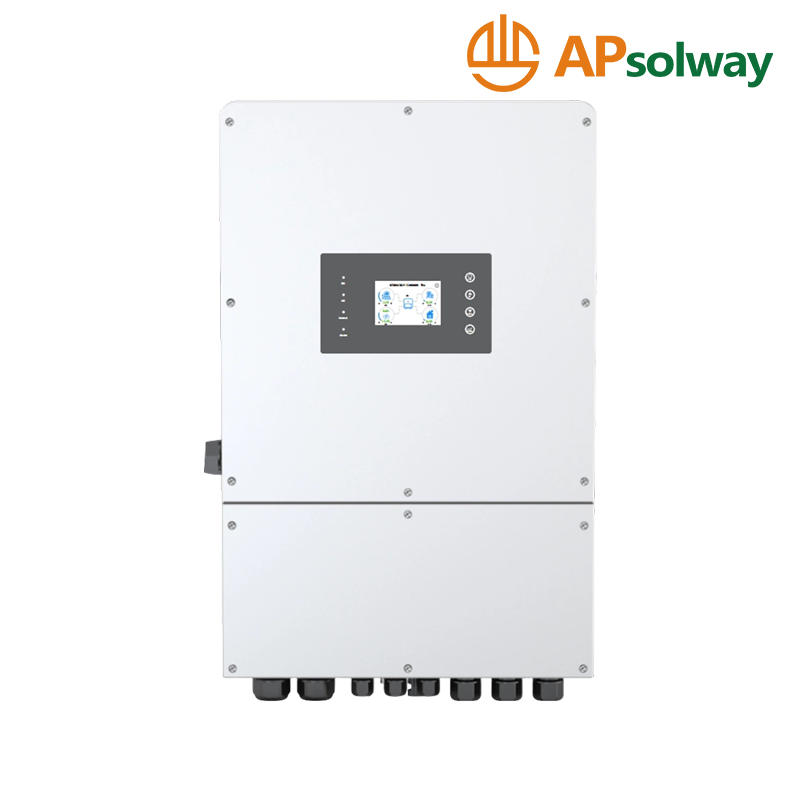

HCC01-TM-0060/0080/0100/0120H-EP-D Inversor híbrido trifásico de alta potencia
