Alta Eficiencia y Ahorro Energético.
Mejora la eficiencia de la generación de energía fotovoltaica mediante control inteligente y tecnología de seguimiento del punto de máxima potencia (MPPT).
El sistema de gestión de batería (BMS) optimiza el proceso de carga y descarga, extendiendo la vida útil de la batería y reduciendo el desperdicio de energía.
1. Salida 100% desequilibrada, máx. Salida de hasta 50% de potencia nominal para cada fase, máx. Corriente de carga/descarga de 50A.
2. Admite el almacenamiento de energía del generador diésel y mayor eficiencia de la batería de alto voltaje.
3. Máx. 10 unidades en paralelo para funcionamiento dentro y fuera de la red; Admite varias baterías en paralelo.
4. Acoplamiento de CA para modernizar el sistema solar existente, 6 períodos de tiempo para carga/descarga de la batería.

Parámetros del producto


Salida desequilibrada 100% trifásica, con cada fase capaz de entregar hasta el 50% de la potencia nominal	Acoplamiento de CA para modernizar el sistema solar existente	Máx. 16 unidades en paralelo para funcionamiento dentro y fuera de la red; Soporta múltiples baterías en paralelo

Máx. Corriente de carga/descarga de 135A.	Batería de bajo voltaje de 48V. diseño de aislamiento de transformador	6 periodos de tiempo para carga/descarga de la batería

Soporte para almacenar energía del generador diésel.

Certificaciones

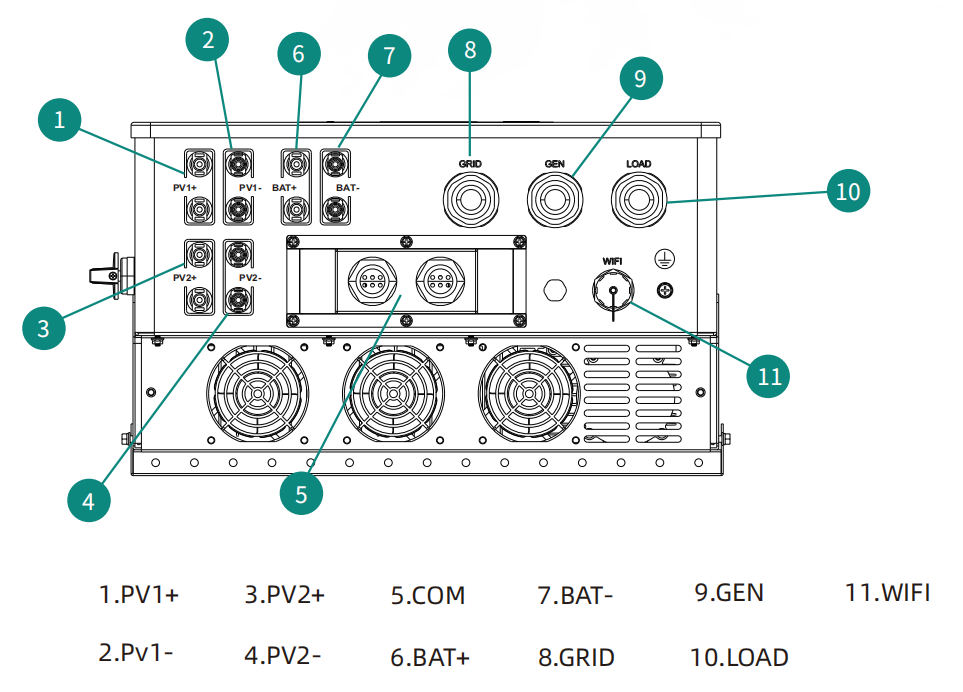

Características del producto

Iconos de pantalla LCD

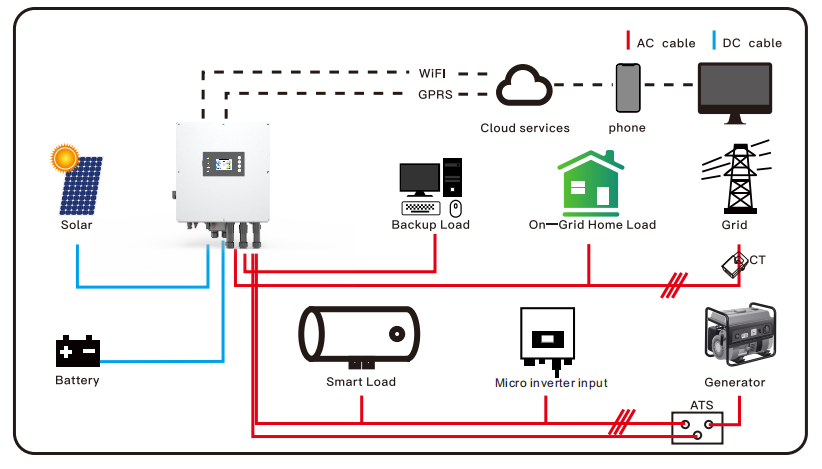

Arquitectura básica del sistema

Hoja de datos

modelo	HCC01-TH-0080H-EP	HCC01-TH-0100H-EP	HCC01-TH-0150H-EP	HCC01-TH-0100H-EP	HCC01-TH-0250H-EP
Entrada de cadena fotovoltaica
Potencia de entrada CC máx. (W)	10400	13000	19500	26000	32500
Voltaje de entrada CC máx. (V)	1000
Voltaje de arranque (V)	180
Rango MPPT(V)	150-850
Voltaje de entrada CC nominal (V)	600				700
Corriente de entrada fotovoltaica (A)	20 20		26 26
Isc PV máx. (A)	30 30		39 39
No. de rastreadores MPPT	2
Número de cadenas por rastreador MPPT	1 1		2 2
Datos de entrada/salida de CA
Potencia nominal de salida de CA (W)	8000	10000	15000	20000	25000
Potencia de salida máxima de CA (W)	8800	11000	16500	22000	27500
Corriente nominal de entrada/salida de CA (A)	12.2/11.6	15,2/14,5	22,8/21,8	30,4/29,0	37,9/36,3
Corriente máxima de entrada/salida de CA (A)	13.412,8	16.7/16	25.0/24.0	33,4/31,9	41,7/39,9
Corriente de salida desequilibrada trifásica máx. (A)	18	22	30.0	35.0	41.7
Paso máximo de CA continuo (A)	40	40	80	80	80
Potencia máxima (fuera de la red)	1,5 veces la potencia nominal, 10 S
Entrada del generador/SmartLoad/Corriente de par de CA (A)	12,2/40/12,2	15,2/40/15,2	22,8/80/22,8	30,4/80/30,4	37,9/80/37,9
Factor de potencia	0,8 adelantado-0,8 retrasado
Frecuencia y voltaje de salida	50/60Hz;3L/N/PE 220/380Vca, 230/400Vca
Tipo de cuadrícula	Trifásico
Distorsión armónica total (THDi)	<3%
Batería
Batería Type	Iones de litio
Batería Voltage Range(V)	160-700
Corriente de carga máxima (A)	37				50
Corriente de descarga máxima (A)	37				50
Número de entrada de batería	1
Estrategia de carga para baterías de iones de litio	Autoadaptación a BMS
Eficiencia
Máxima eficiencia	97,6%
Eficiencia del euro	97,0%
Eficiencia MPPT	99,9%
Protección
Protección anti-isla	si
Protección de polaridad inversa de entrada de cadena fotovoltaica	si
Detección de resistencia de aislamiento	si
Unidad de monitoreo de corriente residual	si
Salida sobre protección actual	si
Protección en cortocircuito de salida	si
Protección contra sobretensiones	si
Interrupción del circuito por falla de arco (AFCI opcional)	si
Protección contra sobrevoltaje	si
Certificaciones and Standards
Regulación de red	IEC61727/62116,EN50549-1
Seguridad EMC/Estándar	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Datos generales
Rango de temperatura de funcionamiento (℃)	-25 ℃ ~ 60 ℃
Enfriamiento	Refrigeración inteligente
Ruido (dB)	<55dB
Comunicación con BMS	PUEDE
Modo de monitoreo	WIFI, APLICACIÓN
Tamaño (Ancho x Alto x Fondo mm)	456W×566H×255D(Excluyendo conectores y soportes)
Peso (kg)	30
Protección de ingreso	IP66
Estilo de instalación	Montado en la pared
Garantía	5 años (10 años opcional)

Comuniquemos

Póngase en contacto con nosotros

Aplicación del producto

Campos aplicables

Productos recomendados

Productos relacionados

Acerca de nosotros

Tecnología APsolway

Altenergy Power System Inc. es un fabricante de alta tecnología especializado en electrónica de potencia. La empresa cotiza públicamente en el mercado SSE STAR (código de acciones: 688348). Con sede en Jiaxing, provincia de Zhejiang, opera además una base de producción en la misma ciudad. Para respaldar su alcance global, la compañía ha establecido sucursales y subsidiarias en mercados internacionales clave, incluidos Texas (EE. UU.), Leipzig (Alemania), Ámsterdam (Países Bajos), Brisbane (Australia), París (Francia), México y otras regiones importantes. Zhejiang APsolway Technology Co., Ltd., una subsidiaria de Altenergy Power System Inc., se centra en soluciones de almacenamiento de energía residencial. La empresa se dedica a la investigación, desarrollo y producción de inversores híbridos y off-grid, ofreciendo modelos monofásicos, trifásicos y de fase dividida con potencias comprendidas entre 3 y 20 kW.
Como proveedor líder de soluciones de almacenamiento de energía solar residencial, APsolway se destaca por sus diseños innovadores y una gama de características únicas y diferenciadoras. Además, ofrecemos servicios OEM/ODM y podemos proporcionar soluciones totalmente personalizadas para satisfacer las necesidades específicas de nuestros clientes.

Contáctenos

Seguir
Nuestras actualizaciones

Siga las noticias y la información para mantenerse informado sobre las tendencias de la industria.

Conocimiento de la industria

Conocimiento Industrial Inversor híbrido trifásico

Idioma

+86-13819379269

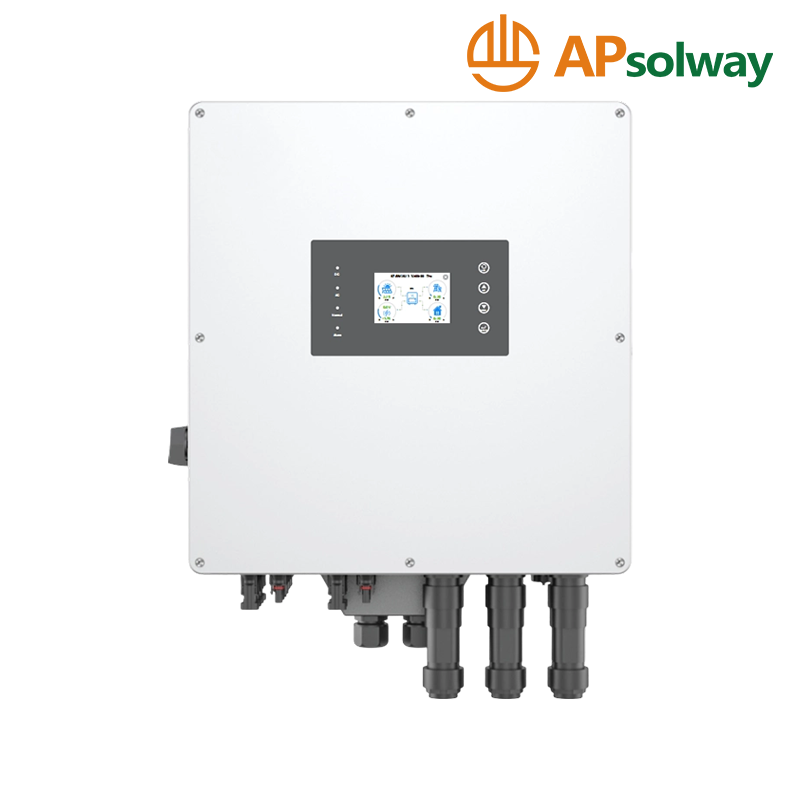

Inversor híbrido trifásico de batería de alto voltaje HCC01-TH-0100/0200H-EP
