Fuente de alimentación trifásica para una energía más estable.
Admite salida de energía trifásica, proporcionando una fuente de alimentación equilibrada y estable para equipos de alta potencia y cargas industriales.
El sistema trifásico reduce eficazmente el impacto de las cargas monofásicas en la red eléctrica, evita fluctuaciones de voltaje y protege la vida útil del equipo.
1. Salida desequilibrada 100% trifásica, siendo cada fase capaz de entregar hasta el 50% de la potencia nominal. Máx. 10 unidades en paralelo para funcionamiento dentro y fuera de la red; Admite varias baterías en paralelo.
2. Acoplamiento de CA para actualizar el sistema solar existente, corriente máxima de carga/descarga de 240 A.
3. Batería de bajo voltaje de 48 V, diseño de aislamiento del transformador, 6 períodos de tiempo para carga/descarga de la batería, soporte para almacenar energía del generador diésel.

Parámetros del producto


Salida desequilibrada 100% trifásica, con cada fase capaz de entregar hasta el 50% de la potencia nominal	Acoplamiento de CA para modernizar el sistema solar existente	Máx. 16 unidades en paralelo para funcionamiento dentro y fuera de la red; Soporta múltiples baterías en paralelo

Máx. Corriente de carga/descarga de 135A.	Batería de bajo voltaje de 48V. diseño de aislamiento de transformador	6 periodos de tiempo para carga/descarga de la batería

Soporte para almacenar energía del generador diésel.

Certificaciones

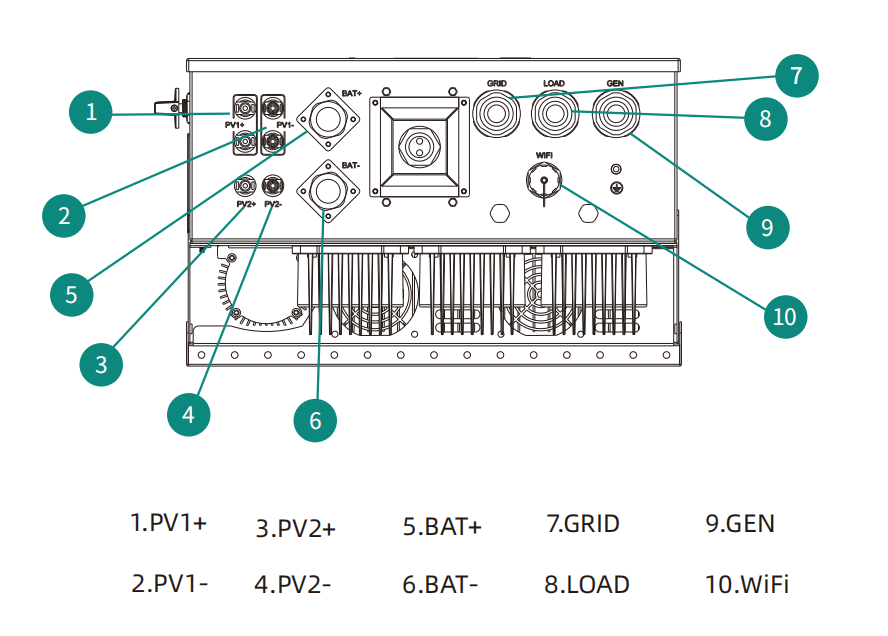

Características del producto

Iconos de pantalla LCD

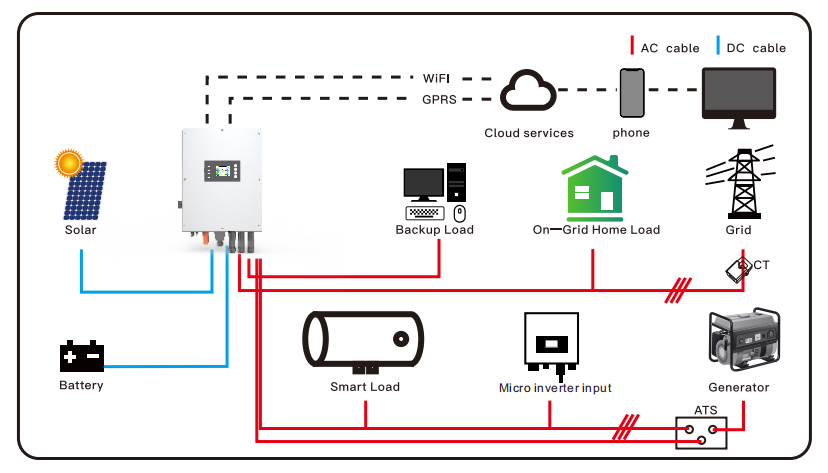

Arquitectura básica del sistema

Hoja de datos

Mo del	HCC01-TM-0060H-EP	HCC01-TM-0080H-EP	HCC01-TM-0100H-EP	HCC01-TM-0120H-EP
Entrada de cadena fotovoltaica
Potencia de entrada CC máxima (W)	7800	10400	13000	15600
Tensión nominal de entrada fotovoltaica (V)	550(160-800)
Voltaje de arranque (V)	160
Rango de voltaje MPPT (V)	200-650
Rango de voltaje MPPT de carga completa (V)	350-650
Corriente de entrada CC máx. (A)	13 13		26 13
Corriente máxima de cortocircuito CC (A)	17 17		34 17
No. de rastreadores MPPT	2
Número de cadenas por rastreador MPPT	2 1
Datos de entrada/salida de CA
Potencia nominal de salida de CA (W)	6000	8000	10000	12000
Potencia máxima de salida de CA (W)	6600	8800	11000	13200
Corriente nominal de entrada/salida de CA (A)	9.1/8.7	12.1/11.6	15,2/14,5	18,2/17,4
Corriente máxima de entrada/salida de CA (A)	10/9.6	13,4/12,8	16,7/15,9	20/19.1
Salida no balanceada trifásica máx. Corriente (A)	13.6/13	18,2/17,4	22,7/21,7	27,3/26,1
Corriente máxima de cortocircuito de salida (A)	75
Paso máximo de CA continuo (A)	45
Potencia máxima (fuera de la red)	2 veces de potencia nominal, 10S
Factor de potencia	0,8 adelantado-0,8 retrasado
Frecuencia y voltaje de salida	50/60Hz;3L/N/PE 220/380Vca, 230/400Vca
Tipo de cuadrícula	Trifásico
Distorsión Armónica Total (THDi)	<3%
Inyección de corriente CC	<0,5% en
Batería
Batería Type	Plomo-ácido o iones de litio
Batería Voltage Range(V)	40-60
Corriente de carga máxima (A)	120	160	200	240
Corriente de descarga máxima (A)	120	160	200	240
Sensor de temperatura externo	si
Curva de carga	3 Etapas /Ecualización
Estrategia de carga para batería Li-lon	Autoadaptación a BMS
Eficiencia
Máxima eficiencia	97,6%
Eficiencia del euro	97,0%
Eficiencia MPPT	99,0%
Protección
Protección anti-isla	si
Polaridad inversa de entrada de cadena fotovoltaica	si
Detección de resistencia de aislamiento	si
Unidad de monitoreo de corriente residual	si
Salida sobre protección actual	si
Protección en cortocircuito de salida	si
Protección contra sobretensión de salida	si
Iluminación de entrada fotovoltaica	si
Protección contra sobretensiones	Tipo CC Ⅲ/Tipo CA Ⅲ
Categoría de sobretensión	DCTipo II/CA Tipo Ⅲ
Certificaciones and Standards
Regulación de red	IEC61727/62116, EN50549-1
Seguridad EMC/Estándar	IEC/EN61000-6-1/2/3/4, IEC/EN62109-1, IEC/EN62109-2
Datos generales
Rango de temperatura de funcionamiento (℃)	-40-60 ℃,> 45 ℃ Reducción de potencia
Enfriamiento	Refrigeración inteligente
Ruido (dB)	≤50dB
Comunicación a BMS	RS485; PUEDE
Modo de monitoreo	APLICACIÓN Wi-Fi
Peso (kg)	34
Tamaño (Ancho x Alto x Fondo mm)	446W×576H×255D(Excluyendo conectores y soportes)
Protección de ingreso	IP66
Estilo de instalación	Montado en la pared
Garantía	5 años (10 años opcional)
