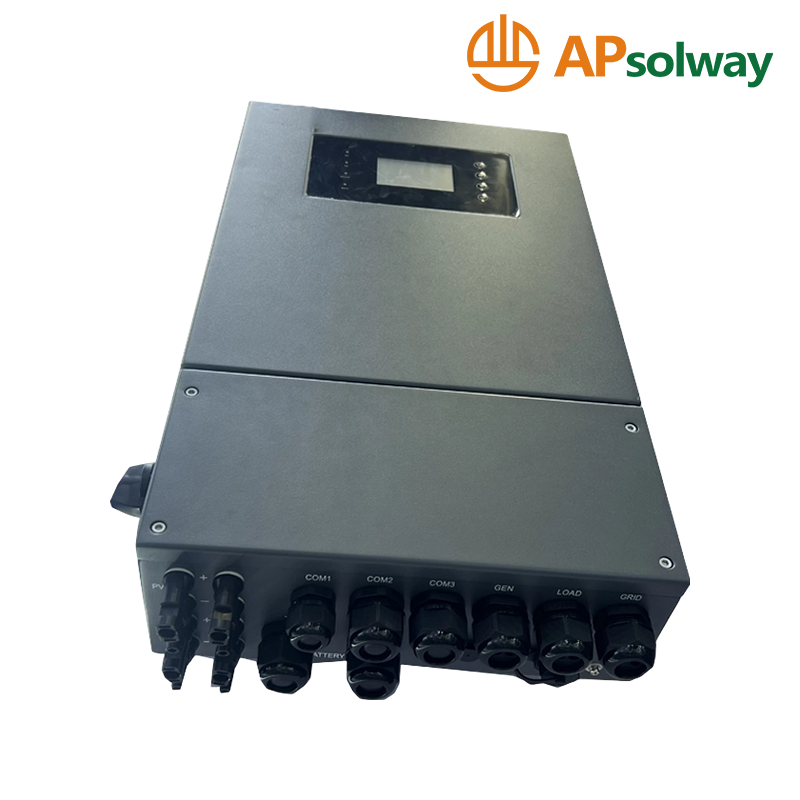

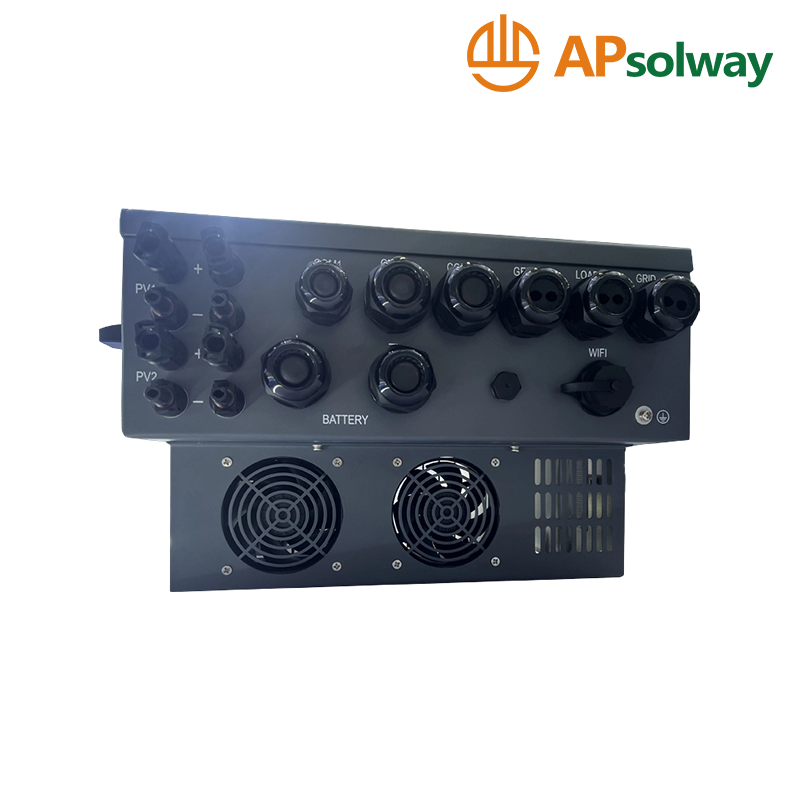

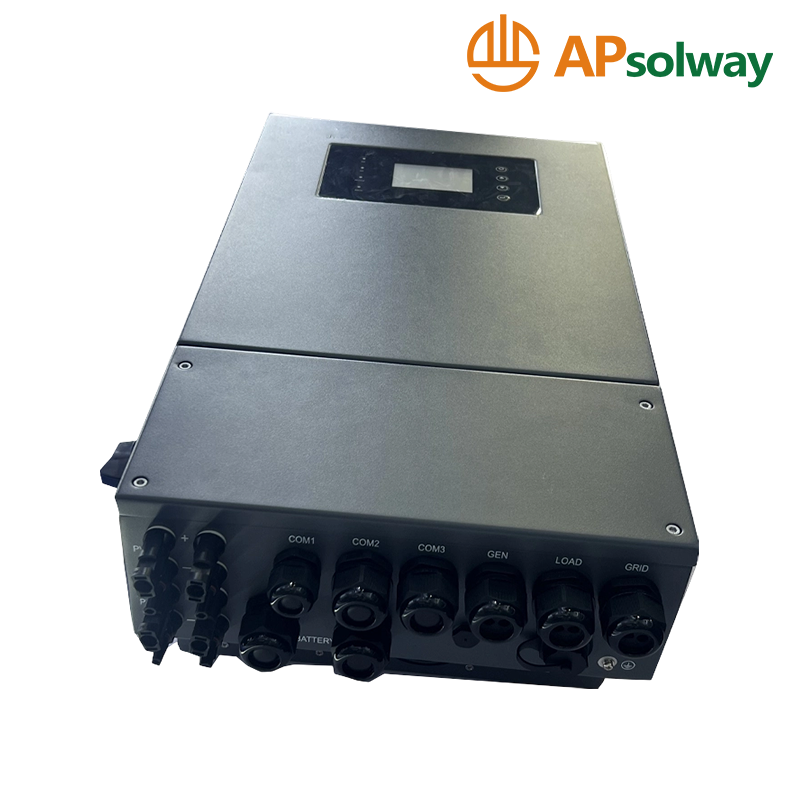

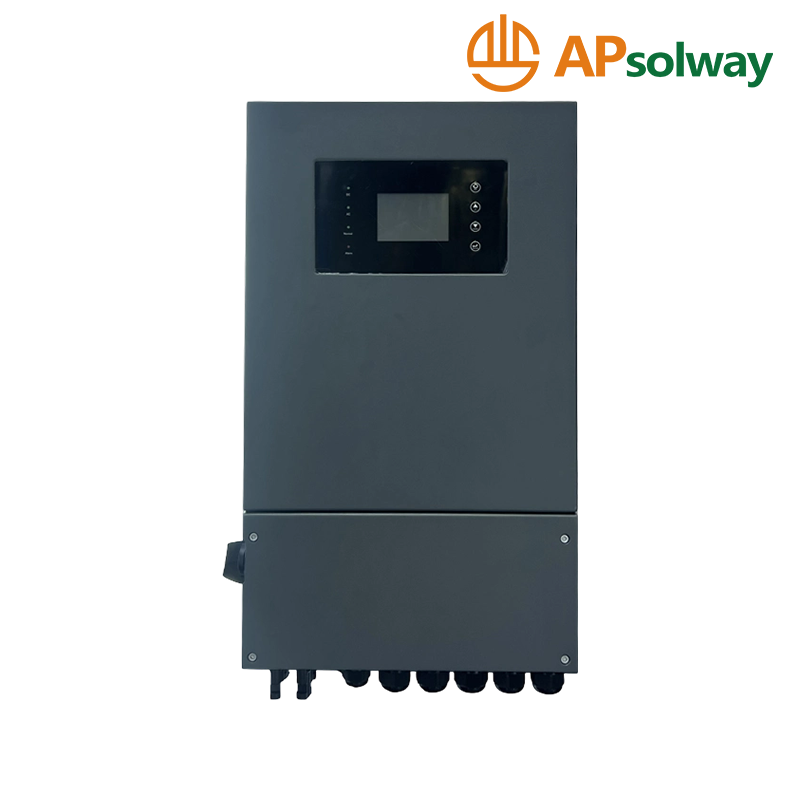

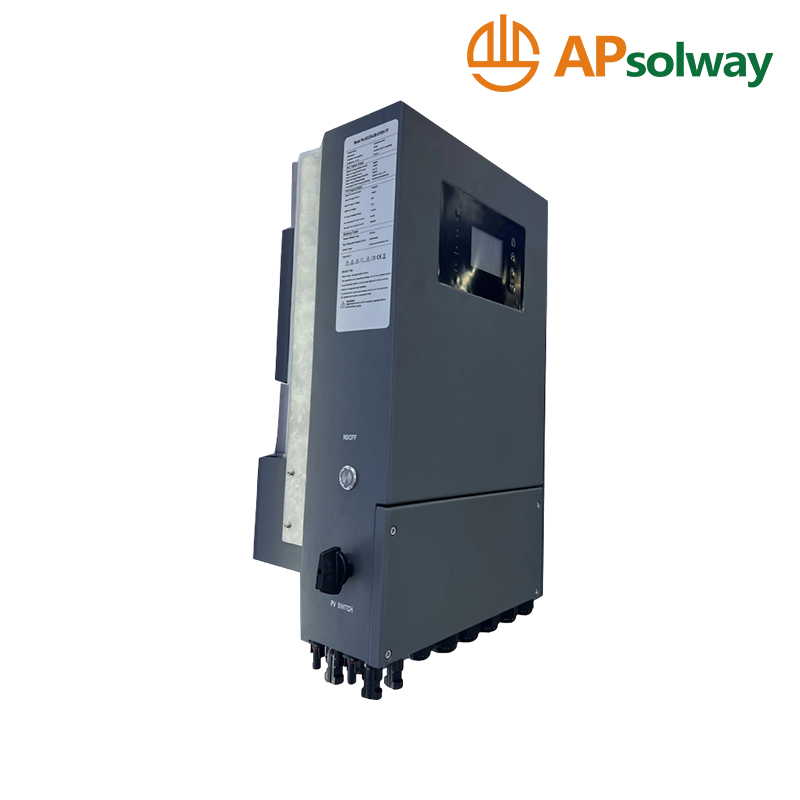

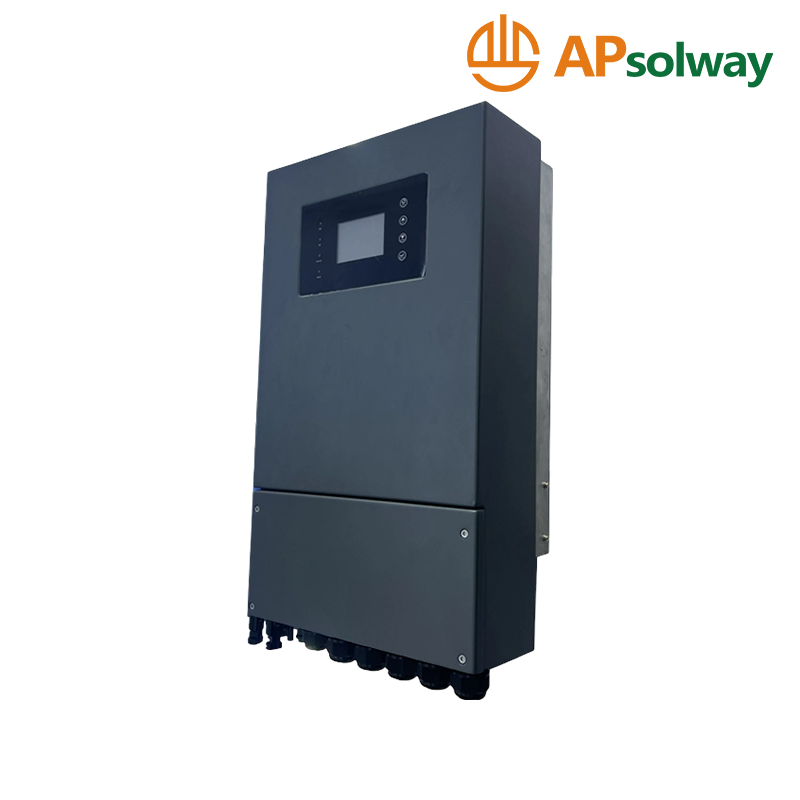

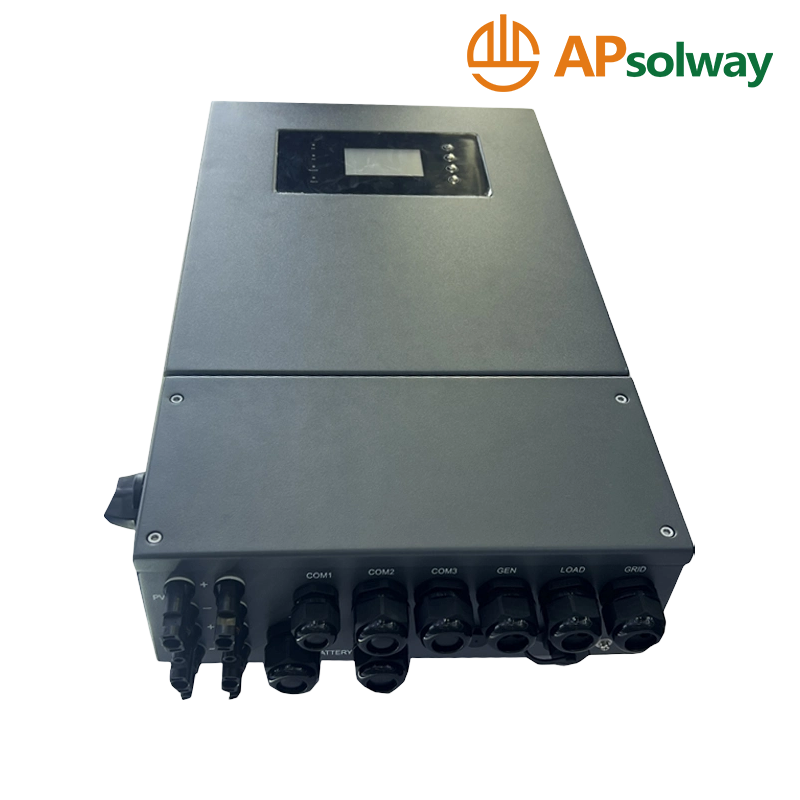

Inversor híbrido monofásico de alta compatibilidad HCC05-SM-0060/0080H-EP

modelo

HICC05-SM-0050H-E

HCC05-SM-0060H-EP

HCC05-SM-0080H-EP

Datos de entrada de la batería

Tipo de batería

Plomo-ácido o Li-lon

Rango de voltaje de la batería (V)

40-60

40-60

40-60

Corriente de carga máxima (A)

120

135

190

Corriente de descarga máxima (A)

120

135

190

Curva de carga

3 Etapas/Ecualización

Sensor de temperatura externo

si

Estrategia de carga para batería Li-lon

Autoadaptación a BMS

Datos de entrada de cadena fotovoltaica

Potencia de entrada CC máxima (W)

6500

7800

10400

Voltaje de entrada fotovoltaica (V)

370V(125V-500V)

Rango MPPT(V)

150-425V

Rango de voltaje CC de carga completa

300-425V

Voltaje de arranque (V)

125V

Corriente de entrada PV (A)

18 18

18 18

26 26

Isc PV máx. (A)

27 27

27 27

34 34

No. de rastreadores MPPT

2

2

2

Número de cadenas por rastreador MPPT

1 1

1 1

1 1

Datos de entrada/salida de CA

Salida de CA nominal y potencia del UPS (W)

5000

6000

8000

Potencia de salida máxima de CA (W)

5500

6600

8800

Potencia máxima (fuera de la red)

2 veces de potencia nominal, 10S

Corriente nominal de entrada/salida de CA (A)

22,8/21,8

27,3/26,1

36,4/34,8

Corriente máxima de entrada/salida de CA (A)

25/24

30/28,7

40/38,3

Paso máximo de CA continuo (A)

35

40

50

Factor de potencia

0,8 adelantado a 0,8 retrasado

Frecuencia y voltaje de salida

50/60 Hz; 220/230 V CA

Tipo de cuadrícula

Monofásico

Distorsión armónica total (THDi)

<3% (de potencia nominal)

Inyección de corriente continua

<0,5% en

Eficiencia

Máxima eficiencia

97,60%

Eficiencia del euro

96,50%

Eficiencia MPPT

>99%

Protección

Detección de fallas de PVArc

Integrado

Protección contra rayos de entrada fotovoltaica

Integrado

Protección anti-isla

Integrado

Protección de polaridad inversa de entrada de cadena fotovoltaica

Integrado

Detección de resistencia de aislamiento

Integrado

Unidad de monitoreo de corriente residual

Integrado

Salida sobre protección actual

Integrado

Protección en cortocircuito de salida

Integrado

Protección contra sobretensiones

CC tipo Il/CA tipo Il

Categoría de sobretensión

CC tipo II/CA tipo III

Certificaciones and Standards

Regulación de red

IEC61727/62116,EN50549-1

EMC/Reglamento de seguridad

IEC/EN61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN 62109-2

Datos generales

Rango de temperatura de funcionamiento (℃)

40-60 ℃,>45 ℃ Reducción de potencia

Enfriamiento

Refrigeración inteligente

Ruido (dB)

<50dB

Comunicación con BMS

RS485; PUEDE

Modo de monitoreo

APLICACIÓN Wi-Fi

Peso (kg)

19

24

Tamaño del gabinete (mm)
(Excluidos conectores y soportes)

346 ancho × 416 alto × 250 profundidad
(Excluyendo conectores
y paréntesis)

346 ancho × 516 alto × 250 profundidad
(Excluyendo conectores
y paréntesis)

Grado de protección de ingreso

IP66

Estilo de instalación

Montado en la pared

Garantía                                                                                      5 años
