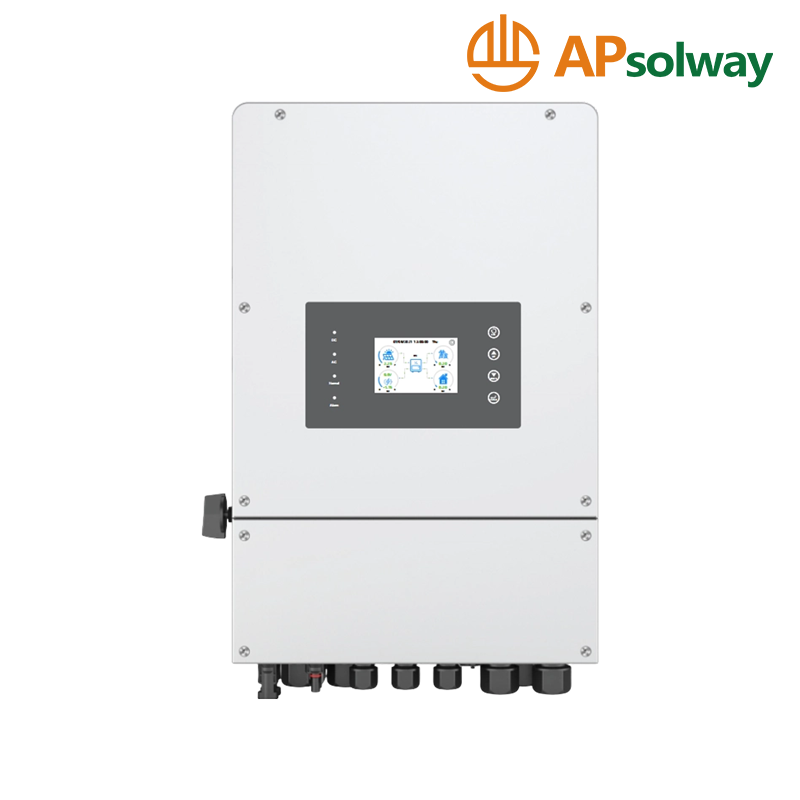

Inversor híbrido monofásico HCC05-SM-0060/0080H-EP-D

modelo

HCC05-SM-0050H-EP-

HCC05-SM-0060H-EP-D

HCC05-SM-0080H-EP-D

Batería Entrada Datos

Batería Type

Plomo-ácido o Li-lon

Batería Voltage Range(V)

40-60

40-60

40-60

Corriente de carga máxima (A)

120

135

190

Corriente de descarga máxima (A)

120

135

190

Curva de carga

3 Etapas/Ecualización

Sensor de temperatura externo

si

Estrategia de carga para batería Li-lon

Autoadaptación a BMS

fotovoltaica cuerda Entrada Datos

Potencia de entrada CC máxima (W)

6500

7800

10400

fotovoltaicaInput Voltage(V)

370V(125V-500V)

Rango MPPT(V)

150-425V

Rango de voltaje CC de carga completa

300-425V

Voltaje de arranque (V)

125V

fotovoltaica Input Current(A)

18 18

18 18

26 26

Isc PV máx. (A)

27 27

27 27

34 34

No. de rastreadores MPPT

2

2

2

Número de cadenas por rastreador MPPT

1 1

1 1

1 1

aire acondicionado Entrada/Output Datos

Salida de CA nominal y potencia del UPS (W)

5000

6000

8000

Potencia de salida máxima de CA (W)

5500

6600

8800

Potencia máxima (fuera de la red)

2 veces de potencia nominal, 10S

aire acondicionado Input/Output Rated Current(A)

22,8/21,8

27,3/26,1

36,4/34,8

Corriente máxima de entrada/salida de CA (A)

25/24

30/28,7

40/38,3

Paso máximo de CA continuo (A)

35

40

50

Factor de potencia

0,8 conduciendo a 0,8 retrasado

Frecuencia y voltaje de salida

50/60 Hz; 220/230 V CA

Tipo de cuadrícula

Monofásico

Distorsión armónica total (THDi)

<3% (de potencia nominal)

Inyección de corriente continua

<0,5% en

Eficiencia

Máxima eficiencia

97,60%

Eficiencia del euro

96,50%

Eficiencia MPPT

>99%

Protección

fotovoltaicaArC Fault Detection

Integrado

fotovoltaicaInput Lightning Protection

Integrado

Protección anti-isla

Integrado

fotovoltaica String Input Reverse Polarity Protection

Integrado

Detección de resistencia de aislamiento

Integrado

Unidad de monitoreo de corriente residual

Integrado

Salida sobre protección actual

Integrado

Protección en cortocircuito de salida

Integrado

Protección contra sobretensiones

CC tipo II/CA tipo II

Categoría de sobretensión

CC tipo II/CA tipo Ⅲ

Certificaciones y Estándares

Regulación de red

IEC61727/62116,EN50549-1

EMC/Reglamento de seguridad

IEC/EN 61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN 62109-2

generales Datos

Rango de temperatura de funcionamiento (℃)

40-60 ℃,>45 ℃ Reducción de potencia

Enfriamiento

Refrigeración inteligente

Ruido (dB)

<50dB

Comunicación con BMS

RS485; PUEDE

Modo de monitoreo

APLICACIÓN Wi-Fi

Peso (kg)

19

24

Tamaño del gabinete (mm)
Excluyendo conectores y soportes)

340 ancho × 520 alto × 255 profundidad
(Excluyendo conectores
y brackets)

340 ancho × 610 alto × 260 profundidad
(Excluyendo conectores
y brackets)

Grado de protección de ingreso

IP66

Estilo de instalación

Montado en la pared

Garantía                                                                                      5 años
