Inversor híbrido monofásico de alta eficiencia HCC04-SM-0060H-YP

modelo

HCC04-SM-0060H-YP

Batería Entrada Datos

Tipo de Batería

Plomo-ácido o iones de litio

Rango de Voltaje de Batería (V)

40-60

Corriente de carga máxima (A)

90

120

135

Corriente de descarga máxima (A)

90

120

135

Estrategia de carga para batería Li-lon

Autoadaptación a BMS

Número de entrada de batería

1

fotovoltaica cuerda Entrada Datos

Potencia máxima de acceso PV (W)

7200

10000

12000

Potencia de entrada máxima fotovoltaica (W)

5760

6500

9600

Voltaje de entrada máx. PV (V)

500

Voltaje de arranque (V)

125

Rango de Voltaje de entrada fotovoltaica(V)

125-500

Rango de voltaje MPPT (V)

150~425

Rango de voltaje MPPT de carga completa (V)

300~425

Voltaje nominal de entrada PV (V)

370

Corriente máxima de entrada PV de funcionamiento (A)

18 18

Corriente de cortocircuito de entrada máx. (A)

27 27

No. de rastreadores MPP/No. de cadenas MPP Seguidor

2/1 1

Corriente máxima de retroalimentación del inversor a la matriz

0

Aire acondicionado Entrada Datos

Potencia activa nominal de entrada de CA (W)

3600

5000

6000

Potencia activa de entrada máxima (W)

3960

5500

6600

Potencia máxima (fuera de la red) (W)

2 veces de potencia nominal, 10s

Corriente nominal de entrada/salida de CA (A)

16,4/15,7

22,8/21,8

27,3/26,1

Corriente máxima nominal de entrada/salida de CA (A)

18/17.3

25/24

30/28,7

Paso máximo de CA continuo (red a carga) (A)

35

40

Corriente de falla de salida máxima (A)

36

50

60

Protección contra sobrecorriente de salida máxima (A)

70

80

Voltaje/rango de entrada nominal (V)

220V/230V 0,85Un-1,1Un

Formulario de conexión a la red

L N PE

Frecuencia/rango de red de entrada nominal

50 Hz/45 Hz-55 Hz 60 Hz/55 Hz-65 Hz

Distorsión Hamónica Total (THDi)

<3% (de potencia nominal)

Corriente de inyección CC

<0,5% en

Eficiencia

Máxima eficiencia

97,60%

Eficiencia del euro

96,50%

MPPTEficiencia

>99%

Equipo Protección

Protección de conexión inversa de polaridad CC

si

Protección contra sobrecorriente en la salida de aire acondicionado

si

Protección contra sobretensión en la salida de aire acondicionado

si

Protección contra cortocircuito en la salida de aire acondicionado

si

Protección Térmica

si

Monitoreo de impedancia de aislamiento de terminales de CC

si

Monitoreo de componentes de CC

si

Monitoreo de corriente de falla a tierra

si

Interruptor de circuito por falla de arco (AFCI)

Opcional

Monitoreo de la red eléctrica

si

Monitoreo de protección de islas

si

Detección de falla a tierra

si

Interruptor de entrada de CC

si

Protección contra caída de carga por sobretensión

si

Detección de corriente residual (RCD)

si

Nivel de protección contra sobretensiones

Tipo II (CC)/Tipo II (CA)

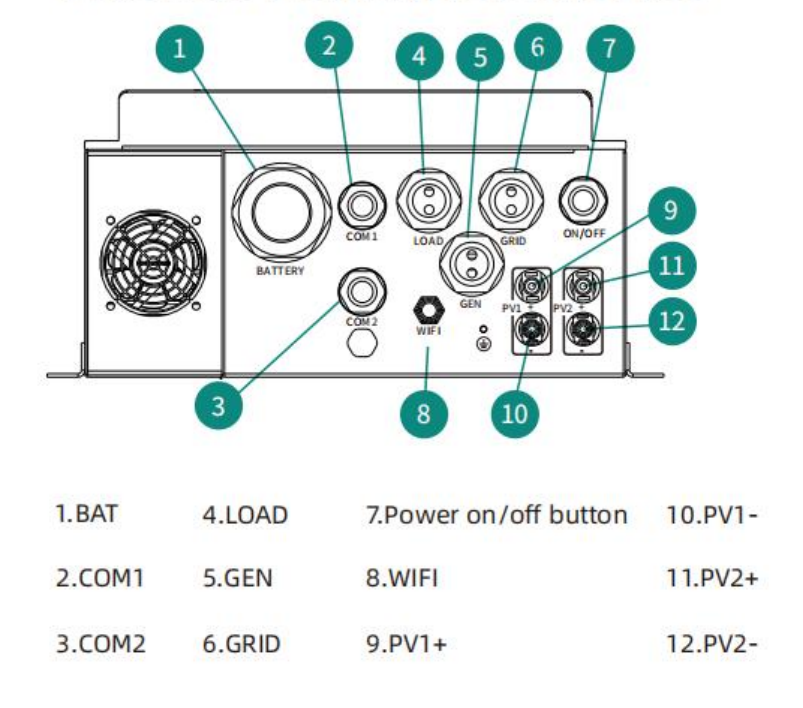

Interfaz

Pantalla

LED LCD

Interfaz de comunicación

RS232, RS485, puede

Modo monitor

GPRS/WIFI/Bluetooth/4G/LAN (opcional)

generales Datos

Rango de temperatura de funcionamiento

-40 a 60 ℃,>45 ℃ Reducción de potencia

Humedad ambiental permitida

0-100%

Altitud permitida

2000m

Ruido (dB)

<30dB

Clasificación de protección de ingreso (IP)

IP 66

Topología del inversor

No aislado

Categoría de sobretensión

OVCI(CC),OVCIⅢ(CA)

Peso (kg)

19

19

19

Tamaño del gabinete (mm) (Ancho×Alto×Profundidad)
(Excluidos conectores y soportes)

316×438×168,5

316×438×168,5

316×438×168,5

Garantía

5 años/10 años
El período de garantía depende del sitio de instalación final del inversor. Para obtener más información, consulte la política de garantía.

Tipo de enfriamiento

Enfriamiento natural

Regulación de red

IEC61727,IEC 62116,EN 50549

Seguridad EMC/Estándar

IEC/EN 61000-6-1/2/3/4,IEC/EN62109-1,IEC/EN 62109-2
