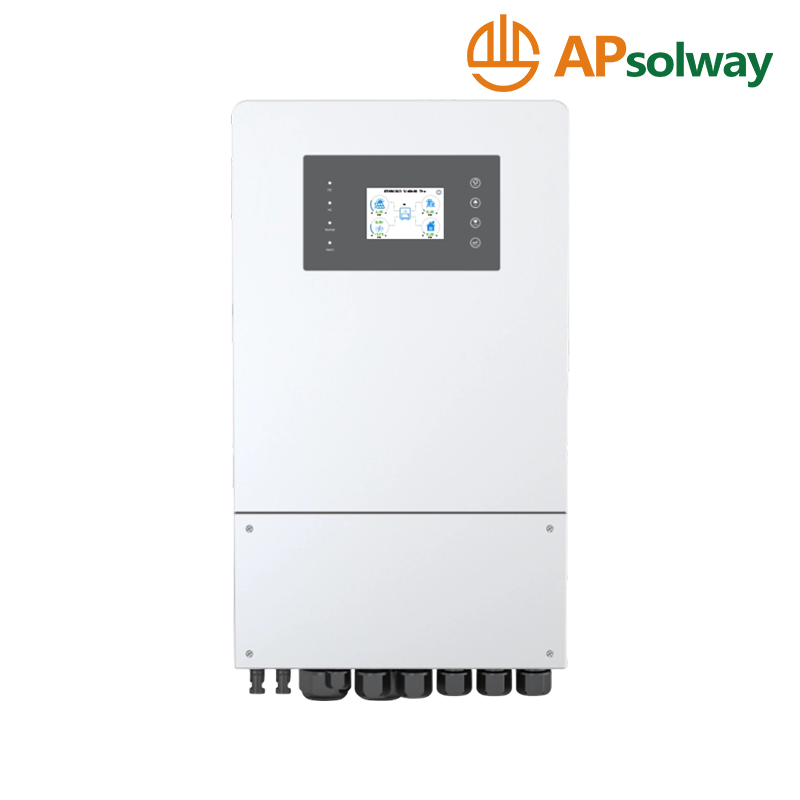

Inversor híbrido monofásico HCC04-SM-0100H-YP Funcionamiento dentro y fuera de la red

modelo

HCCO4-SM-0100H-YP

Datos de entrada de batería

Tipo de batería

Plomo-ácido o iones de litio

Rango de voltaje de la batería (V)

40-60

Corriente de carga máxima (A)

210

Corriente de descarga máxima (A)

210

Estrategia de carga para batería Li-lon

Autoadaptación a BMS

Número de entrada de batería

1

Datos de entrada de cadena fotovoltaica

Potencia máxima de acceso PV (W)

20000

Potencia máxima de entrada PV (W)

16000

Voltaje máximo de entrada PV (V)

500

Voltaje de arranque (V)

125

Rango de voltaje de entrada PV (V)

125-500

Rango de voltaje MPPT (V)

150~425

Rango de voltaje MPPT de carga completa (V)

200~425

Voltaje nominal de entrada PV (V)

370

Corriente de entrada fotovoltaica máxima de funcionamiento (A)

32 32

Corriente de cortocircuito de entrada máx. (A)

48 48

No. de rastreadores MPP/No. de cadenas MPPTracker

2/2 2

Corriente máxima de retroalimentación del inversor a la matriz

0

Datos de entrada de CA

Potencia activa nominal de entrada de CA (W)

10000

Potencia activa de entrada máxima (W)

11000

Potencia máxima (fuera de la red) (W)

2 veces de potencia nominal, 10s

Corriente nominal de entrada/salida de CA (A)

45,5/43,5

Corriente máxima nominal de entrada/salida de CA (A)

50/47,9

Paso máximo de CA continuo (red a carga) (A)

50

Corriente de falla de salida máxima (A)

100

Protección contra sobrecorriente de salida máxima (A)

140

Voltaje/rango de entrada nominal (V)

220V/230V 0,85Un-1,1Un

Formulario de conexión a la red

L N PE

Frecuencia/rango de red de entrada nominal

50 Hz/45 Hz-55 Hz 60 Hz/55 Hz-65 Hz

Rango de ajuste del factor de potencia

0,8 adelantado-0,8 retrasado

Distorsión Hamónica Total (THDi)

<3% (de potencia nominal)

Corriente de inyección CC

<0,5% en

Eficiencia

Máxima eficiencia

97,60%

Eficiencia del euro

96,50%

Eficiencia MPPT

>99%

Protección del equipo

Protección de conexión inversa de polaridad CC

si

Protección contra sobrecorriente de salida de CA

si

Protección contra sobretensión de salida de CA

si

Protección contra cortocircuitos de salida de CA

si

Protección térmica

si

Monitoreo de impedancia de aislamiento de terminales de CC

si

Monitoreo de componentes de CC

si

Monitoreo de corriente de falla a tierra

si

Interruptor de circuito por falla de arco (AFCI)

Opcional

Monitoreo de la red eléctrica

si

Monitoreo de protección de islas

si

Detección de falla a tierra

si

Interruptor de entrada de CC

si

Protección contra caída de carga por sobretensión

si

Detección de corriente residual (RCD)

si

Nivel de protección contra sobretensiones

Tipo II (CC)/Tipo I (CA)

Interfaz

Pantalla

LED LCD

Interfaz de comunicación

RS232, RS485, puede

Modo monitor

GPRS/WIFI/Bluetooth/4G/LAN (opcional)

Datos generales

Rango de temperatura de funcionamiento

-40 a 60 ℃,>45 ℃ Reducción de potencia

Humedad ambiental permitida

0-100%

Altitud permitida

2000m

Ruido (dB)

<30dB

Clasificación de protección de ingreso (IP)

IP66

Topología del inversor

No aislado

Categoría de sobretensión

OVCI(CC),OVCⅢ(CA)

Peso (kg)

25

Tamaño del gabinete (mm) (Ancho×Alto×Profundidad)
(Excluidos conectores y soportes)

316×438×168,5

Garantía

Estándar 5 años, garantía extendida

Regulación de red

Refrigeración por aire inteligente

Tipo de enfriamiento

IEC61727,IEC 62116,EN 50549

Seguridad EMC/Estándar

IEC/EN 61000-6-1/2/3/4,IEC/EN 62109-1,IEC/EN62109-2
